干貨 | TPE熱塑性彈性體擠出常見(jiàn)問(wèn)題分析（一）
TPE(熱塑性彈性體)作為環(huán)保新型高分子材料，較傳統(tǒng)的PVC和橡膠材料，產(chǎn)品性能更加優(yōu)異，可應(yīng)用于電線電纜、汽車配件、食品包裝、醫(yī)療器械等領(lǐng)域，但TPE在擠出加工時(shí)擠出切粒有很多常見(jiàn)問(wèn)題，例如大粒、連粒等等一些問(wèn)題，下面我們就來(lái)具體分析一下這些常見(jiàn)問(wèn)題。

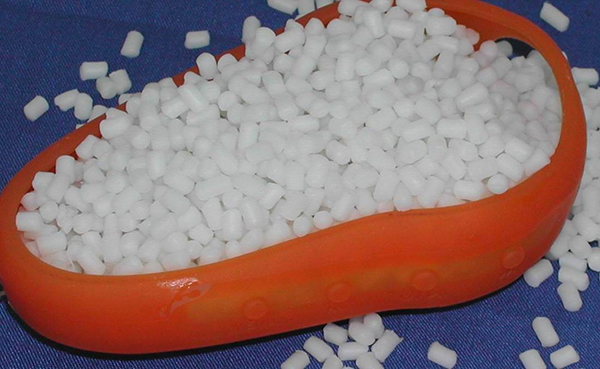

1、長(zhǎng)條大于正常料粒
兩倍的長(zhǎng)度均視為長(zhǎng)條。產(chǎn)生原因主要有開(kāi)機(jī)拉條或斷條、料條方向不是直線、料條浸水不合適、切粒機(jī)刀具出現(xiàn)磨損或有缺口等。
主要解決措施：
1正常生產(chǎn)時(shí)調(diào)節(jié)料條進(jìn)入切粒機(jī)的方向和調(diào)節(jié)浸水長(zhǎng)度;
2)生產(chǎn)時(shí)斷條嚴(yán)重需調(diào)整擠出工藝;
3)注意切粒機(jī)動(dòng)刀的檢查，及時(shí)更換損壞的動(dòng)刀;
4)對(duì)于出現(xiàn)的長(zhǎng)條可采用合適的振動(dòng)篩過(guò)篩處理。
2. 改性料連粒
連結(jié)料粒兩個(gè)或多個(gè)料粒并排連在一起稱為連粒。改性料連粒產(chǎn)生原因主要有開(kāi)車?yán)瓧l時(shí)沒(méi)有及時(shí)分條或斷條、浸水長(zhǎng)度不夠、機(jī)頭溫度過(guò)高等。
主要解決措施：
1)擠出拉條時(shí)選用寬度合適的導(dǎo)條尼龍輪，及時(shí)分開(kāi)粘在一起的料條;
2)調(diào)整合適的冷卻浸水長(zhǎng)度，杜絕料條過(guò)熱，即可減少連粒;
3)適當(dāng)降低機(jī)頭溫度，調(diào)整料條溫度;
4)對(duì)于出現(xiàn)的連粒可采用篩孔合適的振動(dòng)篩過(guò)篩。
3. 蜈蚣條
兩個(gè)或多個(gè)料粒的切面沒(méi)有全部切開(kāi)，連在一起稱為蜈蚣條，其實(shí)屬于連結(jié)料粒的范疇，產(chǎn)生的原因主要有開(kāi)車?yán)瓧l時(shí)的速度時(shí)快時(shí)慢、雙螺桿擠出機(jī)下料口冒料、浸水長(zhǎng)度不夠、切粒機(jī)刀具出現(xiàn)磨損、或定刀與動(dòng)刀縫隙過(guò)大等。
主要解決措施：
1)操作者拉條時(shí)要?jiǎng)蛩伲苊獬霈F(xiàn)料條過(guò)粗;
2)調(diào)整合適的擠出工藝，避免下料口冒料;
3)調(diào)整合適的冷卻浸水長(zhǎng)度，避免料條過(guò)熱;
4)調(diào)整定刀與動(dòng)刀的間隙，若不行就更換新的刀具。
4.變色
變色表現(xiàn)為生產(chǎn)過(guò)程中產(chǎn)品顏色突然發(fā)生變化，出現(xiàn)明顯色差，產(chǎn)生變色的主要原因有混料不均或混料不正確;清機(jī)不干凈;溫度太高;剪切太強(qiáng);回?fù)搅嫌须s粒。
主要解決措施：
1)嚴(yán)格按照混料工藝，確?；炝暇鶆蛐院驼_性;
2)清機(jī)完成后專人檢查，確保清機(jī)干凈;
3)控制擠出溫度，防止溫度過(guò)高引起色粉分解;
4)選擇合適的螺桿組合，避免太強(qiáng)的剪切;
5)確定回?fù)搅蠜](méi)有雜粒。
山東泰瑞豐新材料有限公司，是一家專業(yè)研發(fā)、生產(chǎn)、銷售熱塑性彈性體的廠家，凝聚了大批優(yōu)秀人才，建立了強(qiáng)有力的核心領(lǐng)導(dǎo)團(tuán)隊(duì)。更可根據(jù)客戶的不同要求，“量身定制”生產(chǎn)，本著“以誠(chéng)為本、以質(zhì)取勝、開(kāi)拓創(chuàng)新、精益求精”的產(chǎn)品理念，不斷為客戶提供優(yōu)質(zhì)的TPE/TPV/TPR。
公司地址：山東省齊河經(jīng)濟(jì)開(kāi)發(fā)區(qū)經(jīng)七緯五路南齊魯科技孵化器院內(nèi)
咨詢熱線：400-186-2653
電子郵箱：[email protected] / [email protected]
經(jīng)理信箱：[email protected]
